معرفی دکل مهاری و کابردهای آن
دکل مهاری به سازه‌ای گفته می‌شود که برای ایجاد ایستایی و حمایت از سیستم‌هایی مانند آنتن‌ها، برج‌های مخابراتی، توربین‌های بادی و غیره مورد استفاده قرار می‌گیرد. این نوع دکل معمولاً با استفاده از کابل‌های مهاری (کابل‌های نگهدارنده) به زمین یا دیگر سازه‌ها متصل می‌شود تا استحکام و پایداری بیشتری داشته باشد. برای آشنایی با سایر انواع دکل‌ها و کاربر دهای آن ها، به صفحه دکل مخابراتی مراجعه کنید.
دکل‌های مهاری به خاطر طراحی خاص خود می‌توانند در برابر نیروی باد و دیگر بارها مقاومت کنند و فضای کمتری را در مقایسه با سازه‌های خودایستا اشغال می‌کنند. این دکل ها معمولاً در ارتفاعات بالا ساخته می‌شوند و در صنایع مخابراتی و انتقال داده‌ها به طور گسترده استفاده می‌شوند.
در صورت داشتن هر گونه سوال در مورد خریدو یا فروش دکل مهاری لطفا به صفحه مرتبط مراجعه کنید.
انواع دکل مهاری
دکل مهاری سه وجهی (Triangular Guyed Towers):
این دکل‌ها به صورت مثلثی طراحی شده‌اند و اغلب دارای سه رشته مهار هستند که به زمین متصل می‌شوند. این طراحی به آن‌ها استحکام بیشتری می‌دهد و معمولاً در مناطق با بادهای شدید استفاده می‌شوند.
ویژگی ها :
• وزن کمتری نسبت به دکل مهاری چهار وجهی دارد
• نصب سریع تر و آسان‌تر
• مقرون به صرفه تر
• مقاومت کافی برای نصب آنتن های معمولی وایرلس و رادیویی
مثال های کاربردی برای دکل مهاری سه وجهی:
- نصب آنتن وایرلس بین دو دفتر شرکت:
فرض کنید یک شرکت در دو ساختمان مجزا فعالیت دارد. به‌جای هزینه کردن برای اینترنت مجزا، با نصب دو دکل مهاری سه وجهی ۲۴ متری روی پشت بام ها، می توانید یک لینک وایرلس نقطه به نقطه برقرا کنید و ارتباط داخلی امن بین دفاتر ایجاد کنید.
- تقویت آنتن موبایل در مجتمع مسکونی:

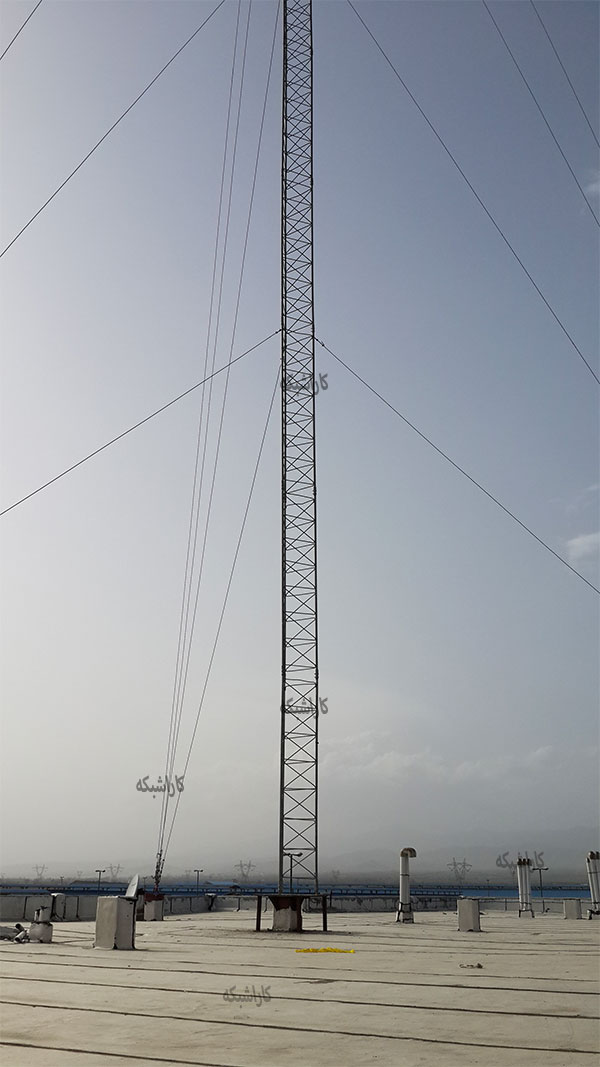

در برخی ساختمان های بزرگ، مخصوصاً طبقات زیرزمین یا شمالی، آنتن دهی موبایل ضعیف است . با نصب یک دکل مهاری سه وجهی روی پشت بام، و تجهیز آن با تقویت‌کننده سیگنال (repeater)، می توان پوشش را تا زیرزمین افزایش داد.
دکل مهاری چهار وجهی (Quadripod Guyed Towers):
این دکل‌ها معمولاً دارای چهار رشته مهار هستند و بیشتر برای کاربردهای خاص و در مکان‌هایی با نیاز به استحکام بالا استفاده می‌شوند.این دنوع دکل های مهاری به دلیل داشتن یک پایه یا لگ اضافه نسبت به دکل مهاری سه وجهی، وزن بیشتر و همچنین مقاومت بسیار زیادی نیز به همراه دارد.
ویژگی ها :
پایداری بیشتر در شرایط آب و هوایی شدید مثل مناطق بادخیز
مناسب برای تجهیزات سنگین‌تر
قابلیت نصب تجهیزات بیشتر
ایمنی بالاتر در برابر لرزش
از پرکاربردترین دکل های مهاری مورد استفاده :
دکل های مهاری سه وجهی g35 ، دکل مهاری سه وجهی g45 و دکل مهاری چهار وجهی g45 می باشد.
اگر در مورد دکل مهاری نیاز به مشاوره دارید ، کارشناسان مجرب ما در تبریز دکل آماده راهنمایی شما در این زمینه هستند ، تا شما بهترین انتخاب را داشته باشید.
متعلقات یا اجزای دکل مهاری
برای نصب یک دکل استاندارد نیاز به یکسری تجهیزات مهم و پایه داریم که درادامه به آن ها اشاره کرده ایم :
- سکشن یا بدنه (Section)
- بیس پلیت (Base Plate)
- مهارکش های دکل (Turnbuckle)
- سیم‌کِش مهار (Guy Wire / Guy Cable)
- کرپی یا کلمس (clamp)
- میله مهار (Guy Rod)
- صفحه پشت دیوار دکل (Wall Support Plate)
- صفحه تعادل (Anchor Plate)
- گوشواره (Thimble)
- تاج سر دکل (Top Head / Tower Crown)
- کمربند دکل (Tower Collar / Ring Clamp)
- پیچ و مهره (Bolts and Nuts)
برای کسب اطلاعات بیشتر لطفا به صفحه متعلقات دکل مهاری مراجعه کنید.
مزایا و معایب دکل مهاری
مزایای دکل مهاری
- هزینه ساخت پایین تر
- نصب سریع و ساده
- حمل و نقل آسان
- سازه مقاوم
- قابلیت نصب در ارتفاعات بالا
- سازگاری با تکنولوژی‌های جدید
- مناسب برای مناطق وسیع و کم جمعیت
معایب دکل مهاری
- نیاز به فضای زیاد اطراف دکل برای نصب کابل های مهار
- نگهداری منظم کابل‌ها و اتصالات
- محدودیت در نصب در مناطق پرجمعیت یا شهری
طراحی و نصب دکل مهاری
- بررسی و انتخاب موقعیت جغرافیایی (Site Survey)
- محل نصب دکل مهاری باید توسط کارشناسان فنی به طور کامل بررسی شود و موارد زیر در نظرگرفته می شود :
- دسترسی آسان به محل نصب برای تجهیزات و کارشناسان
- عدم وجود موانع فیزیکی مانند درخت ، ساختمان و…
- شرایط باد ، خاک و رطوبت منطقه
- وجود دید مستقیم
- طراحی سازه (Structural Design)
براساس بررسی اولیه که بر روی شرایط جوی ،ارتفاع مورد نیاز ، نوع خاک ، میزان مقاومت در مقابل باد، نوع دکل و سایر عوامل محاسبات فنی انجام می شود و در نهایت نقشه مهندسی تهیه می گردد. - طراحی و اجرای فونداسیون (Foundation Construction)
- اجرای فونداسیون پایه دکل (Base Foundation)
- اجرای فونداسیون برای مهار کابل‌ها (Anchor Block)
- عدم وجود موانع فیزیکی مانند درخت ، ساختمان و…
- استفاده از بتن مسلح با آرماتورگذاری دقیق
- در نظر گرفتن عمق مناسب برای مقاومت در برابر کشش مهارها
- تهیه و انتقال تجهیزات به محل پروژه
تمام قطعات دکل مهاری ، اتصالات ،کابل های مهار ، مهارکش ها ، و… باید با استاندارد و ایمنی لازم به محل پروژه انتقال یابند. - مونتاژ و نصب بدنه دکل

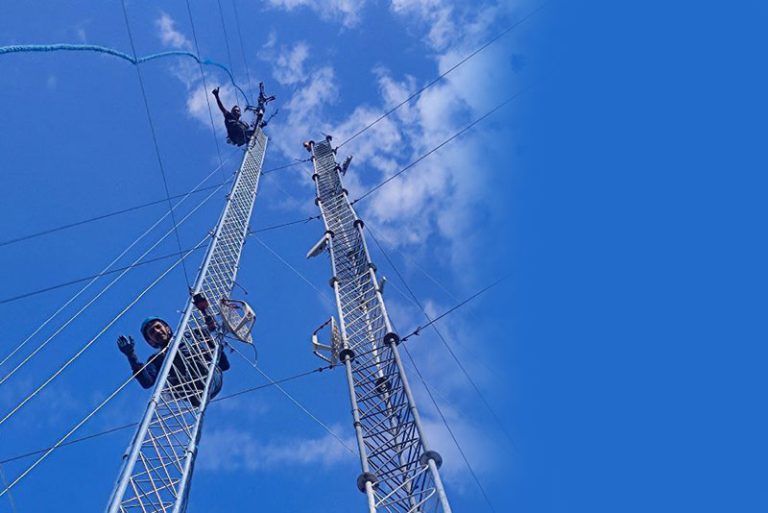

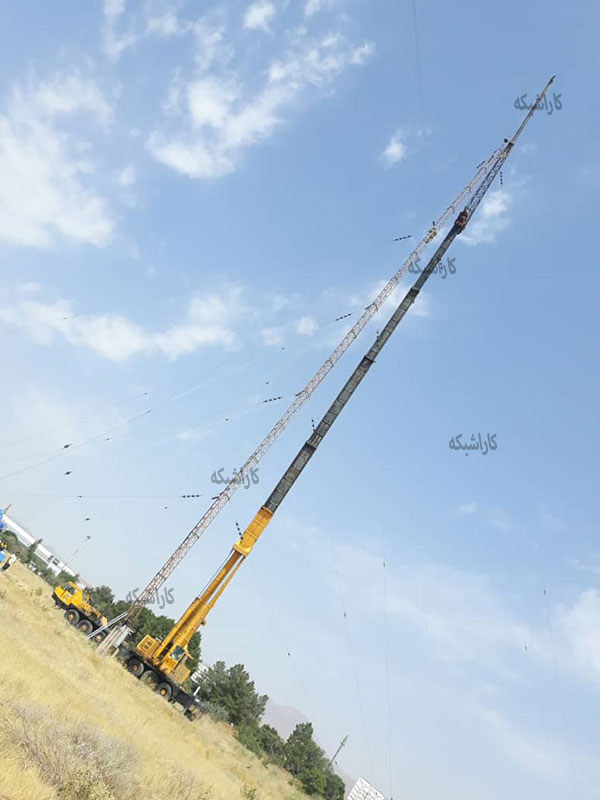

سکشن های به صورت مرحله به مرحله روی هم نصب می شوند و با پیچ و مهره های صنعتی به هم متصل می شوند . در فواصل مشخص مهارها با استفاده از مهارکش و کرپی به بدنه بسته می شوند .- رعایت زاویه استاندارد کابل‌های مهار (معمولاً 45 درجه)
- استفاده از تراز لیزری برای راستای عمودی
- سفت کردن تدریجی مهارها با گشتاور مناسب
- نصب تجهیزات نهایی مخابراتی
در مرحله آخر، تجهیزات مخابراتی نظیر:- آنتن وایرلس یا رادیویی
- میله صاعقه‌گیر
- تابلو برق و تجهیزات UPS بر روی تاج دکل نصب می‌شوند. سپس کابل‌کشی برق و شبکه انجام می‌شود.
- تست و تحویل نهایی (Commissioning)
پایداری سازه بررسی می‌شود، کابل‌های مهار چک می‌شوند، تجهیزات تست می‌شوند و نهایتاً گزارش فنی و تصویری تحویل داده می‌شود. در صورت نیاز، آموزش کوتاه به تیم نگهداری ارائه می‌گردد.
قیمت دکل مهاری
قیمت دکل مهاری به عوامل متعددی بستگی دارد و باید به صورت دقیق با توجه به درخواست پروژه و مشتری محاسبه گردد ، اما در ادامه به چند مورد اشاره کرده ایم :
ارتفاع مورد نیاز
نوع دکل (سه وجهی یا چهار وجهی)
تعداد سطح مهار
محل پروژه و هزینه حمل و نصب
نوع پوشش ضد زنگ و جنس فلز
در ضورت داشتن هر گونه سوال در مورد خرید و قیمت دکل مهاری لطفا با کارشناسان فنی شرکت ما تماس بگیرید.
اگر به دنبال ایجاد یک زیر ساخت مخابراتی هستید، که مقرون به صرفه باشد و بتوانید سریع نصب کنید ، دکل مهاری انتخاب خوبی است.این نوع دکل امکان اجرا و بهره برداری در پروژه های کوچک و بزرگ را فراهم می کند .
