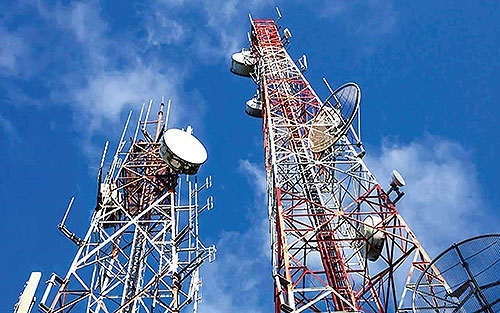

دکل مخابراتی (Telecommunication Tower) سازه ای مستحکم و بلند قامت است که نقش اساسی در انتقال داده ها ، سیگنال های مخابراتی ، ارتباطات بی سیم و اینترنت دارد.این سازه ها با آنتن های بزرگ و سایر تجهیزات الکتریکی برای تسهیل ارتباطات بی‌سیم مجهز شده‌اند. آنها قادر به ارسال و دریافت طیف وسیعی از سیگنال‌های لازم برای عملکرد بهتر چندین شبکه ارتباطی هستند. به عنوان مثال، شبکه‌های تلفن همراه، رادیو، تلویزیون و اینترنت همگی به دکل‌های مخابراتی متکی هستند.
دکل های مخابراتی در انواع مختلف تولید می شوند تا متناسب با نیاز فنی و بودجه پروژه عملکرد بهینه ای داشته باشند.این سازه ها به واسطه تجهیزات خود یعنی آنتن‌های رادیویی، تجهیزات ارتباطی و … کاربردهای فراوانی دارند. جنس این سازه ها از فولاد ساخته می باشد.
در ادامه به بررسی انواع دکلها و کاربرد آنها می پردازیم.
کاربرد دکل مخابراتی
- پوشش شبکه واتصالات پایدار
دکل‌های مخابراتی از اجزای اساسی زیرساخت ارتباطی در مناطق شهری و روستایی هستند. شرکت‌های مخابراتی با نصب این دکلها در موقعیت‌های استراتژیک، تلاش می‌کنند تا بیشترین پوشش جغرافیایی ممکن را فراهم کنند. مناطقی که تحت این پوشش قرار می‌گیرند، می‌توانند از خدمات ارتباطی بی‌سیم مانند تماس صوتی و اینترنت بهره‌مند شوند. این دکلها نقش مهمی در پر کردن شکاف ارتباطی میان مناطق شهری و روستایی دارند و امکان دسترسی به شیوه‌های نوین ارتباطی را برای همگان، صرف‌نظر از محل زندگی‌شان، فراهم می‌کنند
- انتقال داده و دسترسی به اینترنت
در دنیای امروز، انتقال داده به یکی از نیازهای اصلی بشر تبدیل شده و داشتن شبکه‌ای قوی برای اینترنت، پیش‌شرط تحقق این هدف در مقیاس وسیع است. ارسال ایمیل، انجام تراکنش‌های آنلاین، یا یادگیری از طریق ویدئوهای آموزشی، از جمله فعالیت‌هایی هستند که به رشد فردی و توسعه ملی کمک می‌کنند. همچنین، این ارتباط پایدار برای کسب‌وکارهای کوچک نیز حیاتی است؛ چرا که به آنها امکان می‌دهد تا خدمات و محصولات خود را به مخاطبان بیشتری معرفی کرده و در مسیر برند شدن گام بردارند.
- ارتباطات موبایلی
دکل‌های مخابراتی ستون اصلی برقراری ارتباط از طریق تلفن همراه هستند. این دکلها امکان ارسال و دریافت سیگنال را برای گوشی‌های هوشمند و دیگر تجهیزات موبایلی فراهم می‌کنند، تا تماس‌های صوتی، پیامک و ارتباط لحظه‌ای بدون مشکل انجام شود. بدون وجود شبکه‌ای از دکل‌های مخابراتی، این نوع ارتباطات امکان‌پذیر نبود.
- خدمات اضطراری و ایمنی عمومی
در مواقع بحران یا بلایای طبیعی، نبود دکل‌های مخابراتی می‌تواند برقراری ارتباط را به شدت دشوار کند. در چنین شرایطی، اطلاع‌رسانی سریع و گسترده به مردم درباره اقدامات لازم، مستقیماً با حفظ امنیت و جان آنها در ارتباط است. دکل‌های مخابراتی با قابلیت پشتیبانی از حجم بالای تماس‌ها، امکان ارتباط اورژانسی مؤثر را فراهم می‌کنند و به دولت‌ها یا نهادهای امدادی این امکان را می‌دهند که هشدارها و اطلاعات مهم را به صورت هم‌زمان به جمعیت زیادی منتقل کنند
اجزای دکل مخابراتی
- بدنه اصلی (Main Structure):
بدنه اصلی دکل است که معمولاً از فولاد گالوانیزه ساخته می‌شود. این بخش و ظیفه تحمل وزن آنتن ها، تجهیزات نصب‌شده، نیروی باد و سایر فشارهای مکانیکی را بر عهده دارد. بسته به نوع دکل، این سازه می‌تواند به‌صورت مشبک، لوله‌ای یا چند وجهی طراحی شده باشد.
- فونداسیون (Foundation):
پایه بتنی یا فلزی مستحکمی است که دکل بر روی آن نصب می‌شود. نوع و ابعاد فونداسیون بسته به ارتفاع دکل، نوع خاک، میزان باد منطقه و وزن کلی سازه متفاوت خواهد بود.
- کابل های انتقال داده (Feeder & Fiber Cables)
: این کابل ها برق و داده را بین تجهیزات نصب‌شده روی دکل و مرکز کنترل منتقل می‌کنند. بسته به نوع سرویس، ممکن است از کابل‌های فیبر نوری یا کابل کواکسیال استفاده شود.
- آنتن ها و تجهیزات مخابراتی (Antenna & Transmission Equipment):
تجهیزات اصلی برای ارسال و دریافت سیگنال‌های رادیویی و داده هستند. آنتن‌ها معمولاً در ارتفاع بالا نصب میشوند تا پوشش دهی بیشتری فراهم شود.
- سیستم صاعقه گیر و ارتینگ (Lightning Rod & Grounding System):
برای محافظت از دکل و تجهیزات آن در برابر صاعقه، از میله‌های صاعقه گیر استفاده می‌شود که انرژی الکتریکی را از طریق سیم ارت به زمین منتقل می‌کنند. این سیستم نقش کلیدی در جلوگیری از آسیب‌های الکتریکی دارد.
- پایه نصب یا براکت (Mounting Brackets & Platforms):
سازه هایی هستند که امکان نصب امن و دقیق آنتن ها و تجهیزات دیگر را فراهم می‌کنند. این بخش‌ها باید مقاوم، قابل تنظیم و مطابق با استانداردهای فنی باشند.
- نردبان و سکوی کار (Access Ladder & Climbing System):
برای انجام عملیات نگهداری، تعمیرات یا بازرسی، تکنسین‌ها نیاز به نردبان یا سکوهای دسترسی دارند. استفاده از تجهیزات ایمنی مانند کمربند و طناب ایمنی نیز ضروری است.
- تابلو برق و تجهیزات پشتیبان (Power Cabinet & Backup Equipment):
شامل سیستم های تغذیه برق، کنترل، تهویه و گاهی UPS یا ژنراتور برای مواقع قطعی برق است.
انواع دکل مخابراتی
دکل مخابراتی با توجه به نیاز ، شرایط محیطی ، بودجه و ارتفاع مورد نیاز، درانواع مختلفی ساخته میشوند. این دکلها یا در محل نصب سرهم میشوند یا به‌صورت پیش‌ساخته با جرثقیل حمل میشوند.
در ادامه با سه نوع اصلی دکل‌های مخابراتی آشنا می‌شویم:
دکل مهاری (Guyed Tower) :
دکل مهاری به دکل های سه یا چهار وجهی گفته می شود.که با استفاده از سیم های مهار به زمین ثابت می‌شود. دکل مهاری به دلیل نصب سریع و آسان و همینطور مقرون به صرفه بودن در بین دکل های مخابراتی دیگر محبوبیت زیادی دارد. برای کسب اطلاعات بیشتر به صفحه دکل مهاری مراجعه کنید.
مزایا :
- هزینه ساخت پایین تر نسبت به سایر مدل‌ها
- مناسب برای مناطق وسیع و کم‌جمعیت
- نصب و حمل‌ونقل آسان در محل پروژه
معایب :
- نیاز به فضای زیاد برای مهارها
- محدودیت در نصب تجهیزات سنگین
- نیازمند نگهداری منظم از کابل‌های مهاری
دکل خود ایستا (self-supporting Tower) :
دکل خود ایستا نیازی به مهار کننده ندارد و درمحل نصب قطعات مونتاژ می شوند. این نوع دکل ها معمولاً دارای سه یا چهار پایه هستند که به صورت مشبک (سه‌وجهی یا چهاروجهی) طراحی میشوند. در نصب دکل خودایستا شناخت وضعیت خاک برای فونداسیون و شرایط محیطی بسیار اهمیت دارد. اغلب دکل‌های خود ایستا به علت حضور در مجاورت باد‌های شدید و بارندگی باید به گونه‌ای ساخته شوند که در برابر عوامل محیطی مقاوم باشند.این نوع دکل ها به دلیل مقاومت بالا در برابر بار های جانبی مانند باد و زلزله، برای مناطق پرجمعیت، ساختمان‌های بلند یا مراکز حساس مخابراتی انتخاب مناسبی به شمار می روند. برای کسب اطلاعات بیشتر به صفحه دکل خود ایستا مراجعه کنید.
مزایا :
- نصب و راه اندازیای این دکل کمتر از دکل های متحرک است
- پایداری و استحکام بالا در برابر باد و زلزله
- سازگاری با فضاهای محدود ، برای مکانهای شلوغ و پرتردد و مناطق شهری انتخاب مناسبی است
- تجهیزات متنوع و سنگین را به راحتی می توان نصب کرد
معایب :
- دکل خود ایستا قابلیت چرخش ندارد. وزمانیکه نیاز به تغییر موقعیت و جهت تجهیزات داشته باشید این دکل مناسب نباشد.
- سنگین تر به دلیل نیاز به فونداسیون قوی تر
دکل مونوپل (Monopole Tower) :
دکل مونوپل نوعی از دکل مخابراتی است که همانطور که از اسمش پیداست از یک ستون استوانه ای و یکپارچه تشکیل شده که معمولا جنس آن از فولاد است.
این نوع دکل هم مانند خودایستا نیاز به مهار ندارد. فضای کمی اشغال می کند و مکان هایی که زیبایی و دید بصری اهمیت دارد می تواند گزینه ای مناسب باشد.
دکل‌های مونوپل بیشتر برای نصب آنتن‌های تلفن همراه، وایرلس و تجهیزات سبک مورد استفاده قرار می‌گیرند.
برای کسب اطلاعات بیشتر در مورد دکل مونوپل لطفا به صفحه دکل مونوپل مراجعه کنید.
نصب دکل مخابراتی
نصب دکل مخابراتی با توجه به نوع دکل که در بالا اشاره کردیم ممکن است متفاوت باشد. البته شرایط دیگری مانند مکان ، مجوزها ،تجهیزات و…نیز باید مورد بررسی قرار بگیرند. در نصب دکل ها محاسبات دقیق و مهارت تیم فنی اهمیت بسیار ویژه ای دارد که تبریز دکل (کارانت) توانایی نصب و راه اندازی انواه دکل را با بالاترین دقت در حداقل زمان ممکن را دارا می باشد.
در ادامه به مراحل نصب دکل اشاره کرده ایم :
- انتخاب مکان مناسب
- دریافت مجوزهای قانونی
- طراحی فونداسیون
- مونتاژ و نصب سازه
- نصب تجهیزات
- تست نهایی و راه اندازی
سوالات متداول دکل مخابراتی
آیا دکل مخابراتی برای سلامتی انسان ضرر دارد؟
-
خیر، تشعشعات دکل‌های مخابراتی نوعی تشعشع غیر یونیزان هستند که طبق استانداردهای بین‌المللی، بی خطر هستند. در ضمن محل نصب آنها با رعایت فاصله ایمن از مناطق مسکونی انجام می‌شود.
طول عمر دکل مخابراتی چقدر است؟
- دکل های مخابراتی بین 20 تا 30 سال عمر می کنند ، البته در صورت نگهداری در شرایط مناسب ، بررسی کابل ها ، رنگ آمیزی ضد زنگ دکل و …که باعث افزایش طول عمر آنها می شود.
